Funzioni principali di a tecnulugia

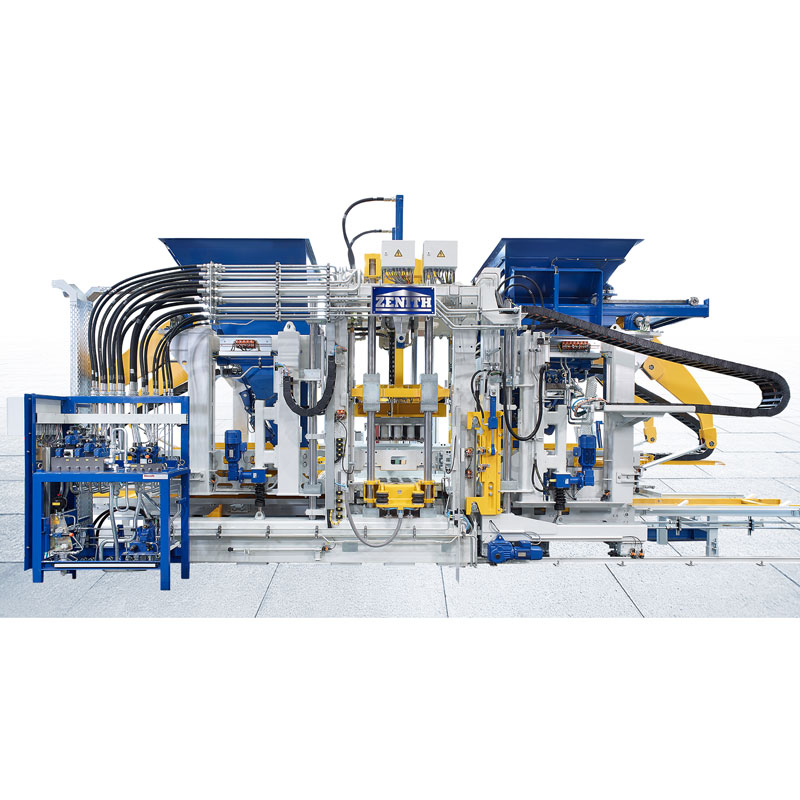

1) Pudete esse assicuratu di cumprà Zenith 1500 Single Pallet Block Making Machine da a nostra fabbrica. U sistema di compattazione servo di alta qualità chjamatu Ultra-Dynamic sta per una compattazione assai alta è dinamica estrema. Per quessa, guarantisci una pruduzzione rapida è efficace di prudutti di prima qualità. In particulare per i prudutti cù un grande volume è ancu per i prudutti premium, chì sò pruduciuti cù vibrazione pre- è intermediata, stu sistema di vibrazione furnisce assai vantaghji. U sistema funziona senza un bagnu d'oliu chì sustene una pruduzzione ecologica è pocu mantenimentu.
2) L'usu di raccordi à viti per a tavola di vibrazione, a trave trasversale di u mutore è e parti laterali di u quadru hè una caratteristica speciale di questa Zenith 1500 Single Pallet Block Making Machine. Hè unicu nantu à u mercatu perchè pò adattà à e cundizioni di produzzione di u cliente. A custruzzione avvitata furnisce ancu cunnessione resistenti è una stabilità eccellente.

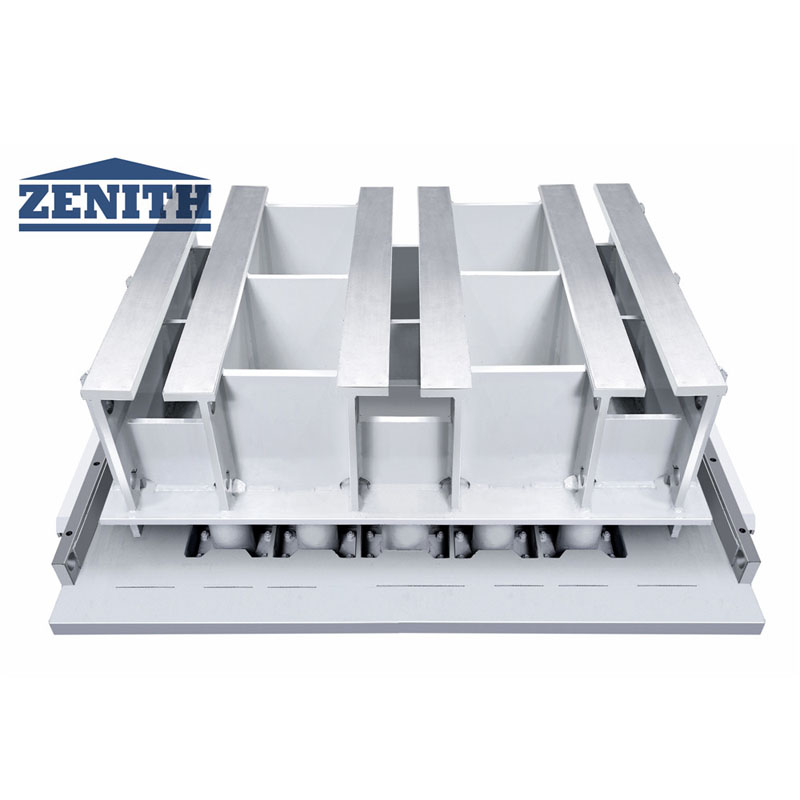

3) U dispusitivu pneumaticu di serratura di u muffa furnisce un cambiamentu di muffa faciule. U muffa hè posizionata senza altri fastenings-es. bulloni nantu à u supportu di muffa. Hè fissatu da e leve di serratura pneumaticamente operate. I risultati ottimali di vibrazione è un tempu di vita di u muffa più longu sò ottenuti grazia à l'aghjustamenti individuali di a vibrazione prima è principale. U dispusitivu di serratura di muffa pò avà esse adattatu à i sistemi di fissazione di stampi di altri fabbricanti di macchine è di stampi.
4) Una nova traversa hè stata sviluppata per a Zenith 1500 Single Pallet Block Making Machine chì permette di sguassà e colonne individualmente da u latu. Sta nova funzione risparmia assai tempu durante u travagliu di mantenimentu è u scambiu pò esse realizatu assai più sicuru è cù menu sforzu. Tutta a geometria di sta assemblea cumpresi i culonni hè identica à a macchina precedente ZENITH 1500. Hè pussibule di retrofit sta nova traversa nantu à e macchine esistenti.

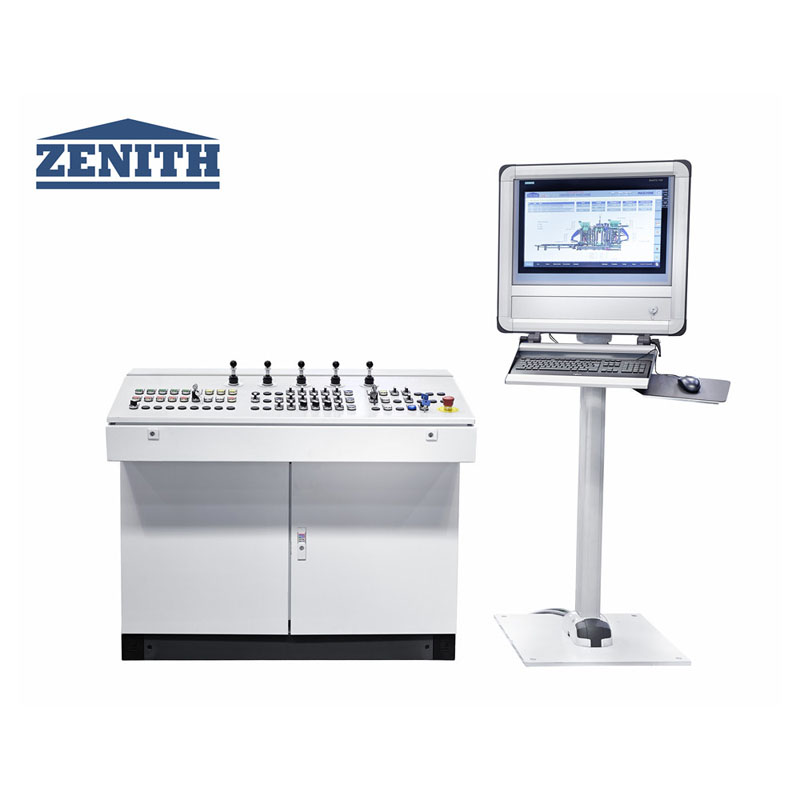

5) 5) U cuncettu di visualizazione auto-esplicativa è intuitivamente guarantisci per un apprendimentu faciule di u funziunamentu di a macchina. Un novu disignu di diagnosticu sustene l'operatori à sceglie i migliori aghjustamenti. A risoluzione di prublemi di tempu ùn hè più necessariu è i tempi di fermu di a produzzione sò ridotti à u minimu. Utilizendu l'ultime tecnulugia di basa di dati, tutte l'infurmazioni ponu esse registrate, valutate è almacenate. Questa dati hè dispunibule in ogni locu grazia à a reta di a pianta cumpleta.
Dati tecnichi
A cunfigurazione di basa di Zenith 1500 single block making machine | |
Max. dimensione di u bordu | 1.400 mm x 1.200 mm x 14 mm |
Zona di moldura | Sicondu u disegnu di layout di u moldu |
Dimensione di u produttu | 50 mm-500 mm |
Paràmetri tecnichi di vittura filu autumàticu | |
Max. capacità di carica | 15 kg |
Max. capacità di carica per rack d'inserzione | Cum'è u disignu |
Capacità di carica massima ogni dui strati di rack d'inserzione | Cum'è u disignu |
A larghezza interna di u supportu di supportu | 1.060 mm |
Strati di rack d'inserzione | Cuncepitu cum'è u schema |
Distanza di u rack d'inserzione | Cum'è u disignu |
A putenza di guida di a vittura di a mamma | BÈ 11KW |
Altezza di u pruduttu | |
Max. altezza | 500 mm |
Min. altezza | 30 mm |
Altezza di stacking | |
Max. Altezza di accatastamentu (cumpresu u pallet) | 1.800 mm |
Max. Zona di pruduzzione (sottu a produzzione di taglia standard) | 1.350 * 1.050 mm |
Dimensioni pallet (standard) | 1.400 * 1.100 mm |
Spessore di piastra d'acciaio | 14 mm |
Volume di silo di materiale di basa | |
Escludendu pigmenti silo | 1.500 litri |
Altezza di a macchina | |
Escludendu u dispusitivu di pigmenti | 35T |
Trasportatore di pallet | 1.6T |
Dispositivu idraulicu | 3.2T |
Dimensione di a macchina | |
Max. lunghezza tutale | 8.250 mm |
Max. altezza tutale | 4.650 mm |
Max. larghezza tutale | 3.150 mm |
Parametri tecnichi di a macchina / cunsumu d'energia | |
Sistema di vibrazione | Sistema di servo vibrazione |
Tavola di vibrazione | Massimu: 175KN, 60HZ |
Vibrazione superiore | Massimu: 32KN |

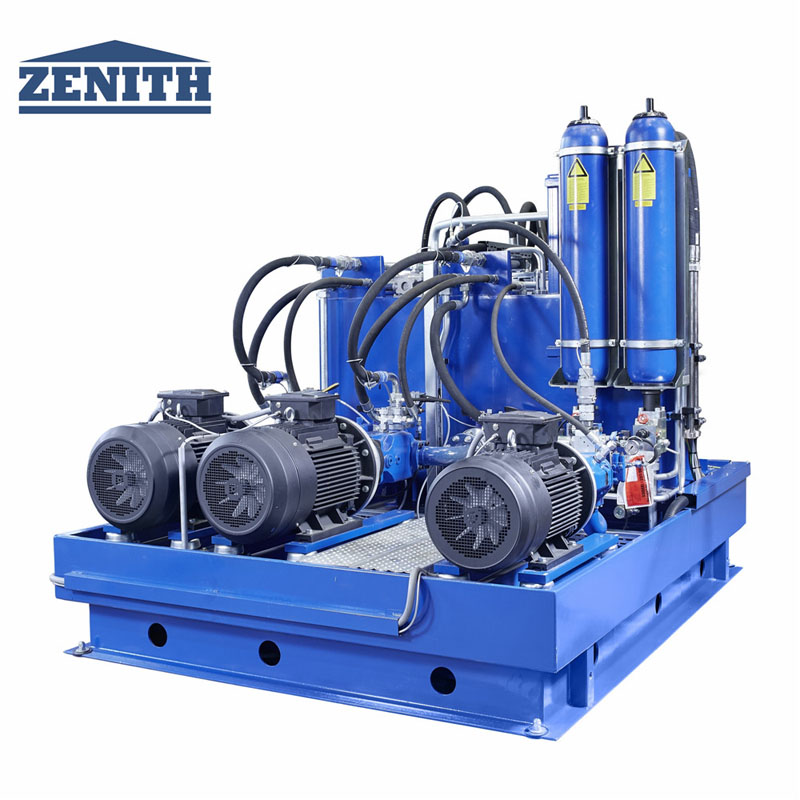

Pressione idraulica | |
Flussu tutale | 540 l/min |
Pressione operativa | 180 bar |
Max. putenza | 140 KW |

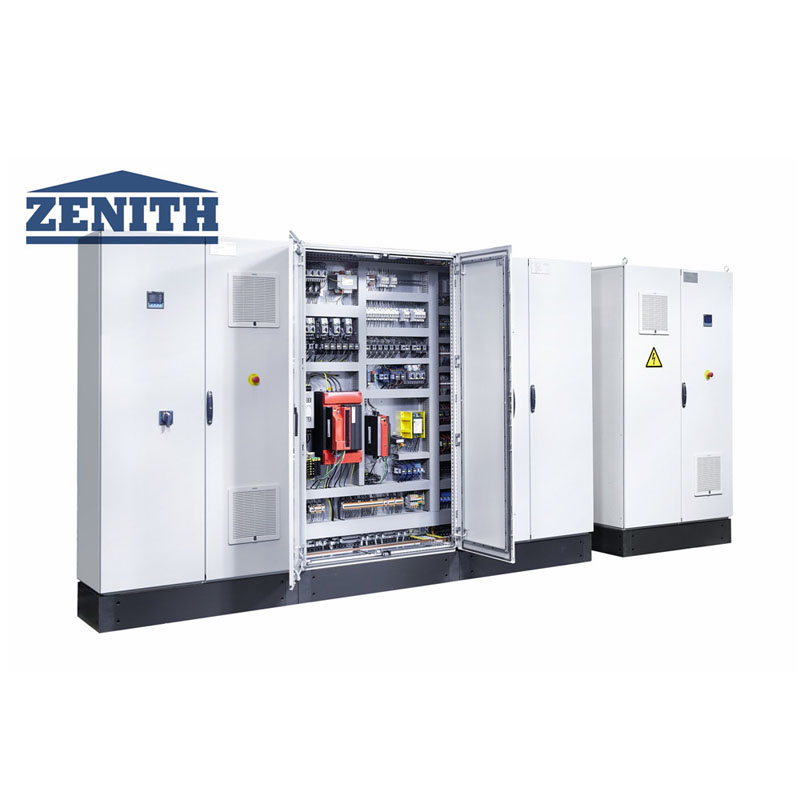

Sistema di cuntrollu | Siemens S7-1500, cunsola touch screen |
Capacità di pruduzzione
Tipu di bloccu | Dimensioni (mm) | Ritratti | Qtà / Ciclu | U tempu di ciclu | Capacità di pruduzzione (per 8hs) |
Bloccu cavu | 400*200*200 | 15 | 15s | 28.800 pezzi | |
Pavé rectangulaire | 200 * 100 * 30 | 60 | 14s | 2.419 m2 | |
Pavé rectangulaire (sans facemix) | 200 * 100 * 80 | 60 | 115 | 3.110 m2 | |
Curstone | 150 * 1000 * 300 | 6 | 20s | 8.640 pezzi |
