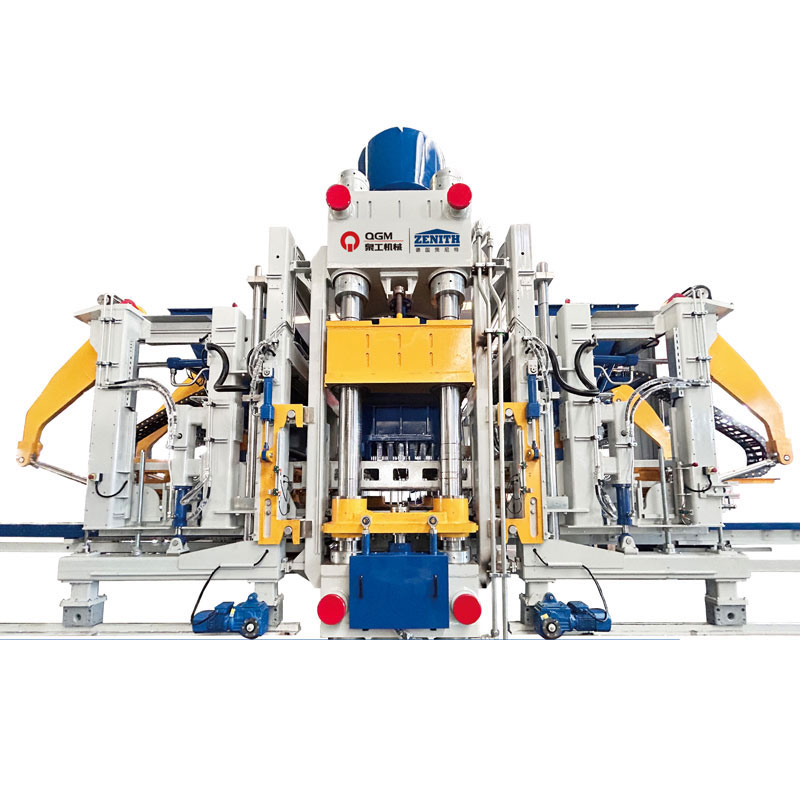

Zenith 940SC Macchina per blocchi senza palette

Cum'è u fabricatore prufessiunali, vulemu furniscevi Zenith 940SC Pallet-Free Block Machine. U versatile 940sc offre a più larga gamma di pussibulità di produzzione di tutte e macchine di blocchi di cimentu è di pavimentazione in u mercatu globale. Pò esse usatu cum'è una macchina universale è ancu una macchina dedicata per i prudutti micca standard è pò esse aduprata per cumplettà una pianta di pallet unicu per pruduce prudutti di niche. Sta macchina hè custruita à i più altu requisitu di qualità è pruduce unità seccionali assai bassu-costu, cum'è blocchi di pavimentazione cù mischju di facciata o blocchi cavi ecc.

Funzioni principali di a tecnulugia

1）U Touch Panel auto-spiegativu, guidatu da menu rende l'operazione di a macchina assai faciule. I paràmetri di produzzione per diversi tipi di muffa è prugrammi di produzzione sò inseriti è salvati utilizendu e maschere di menu ben disposte. Un SPS Siemens rapidu hè utilizatu per u processu di signale interna.

2) Sistema idraulicu d'alta efficienza. L'energia idraulica usa alta pressione di dui circuiti; Sistema idraulicu cù dui Milti-Star-Piston Pumps. Aduprà a tecnulugia idraulica proporzionale per aghjustà a velocità è u travagliu secondu i diversi prudutti pruduciuti. i muvimenti idraulichi ponu esse guidati simultaneamente è indipindentamente cù diverse velocità è pressioni è tutti i dati ponu esse stallati in u touch screen. Tutte l'infurmazioni cum'è u tempu, u calculu, l'opzione, a velocità idraulica è a pressione ponu esse stallate attraversu u touch screen.

3) Sistema di vibrazione d'alta efficienza. A tavola di vibrazione hè cuncepita per avè quattru livelli di produzzione differenti; A parti suprana di a tavula di vibrazione hè in dui parti per ottene una trasmissione di forza uniforme è una compactazione ottima; Piastra di usura rimpiazzabile per a prutezzione di e parti superiori di a tavola di vibrazione: A tavola di vibrazione per l'accettazione di dui vibratori per ottene una forza centrifuga massima di 80 kN; per pruduce blocchi di 50 cm d'altezza, u quadru di muffa hè dutatu di vibratori. (Pò esse furnitu cù 2, 4, 6. 8 vibratori secondu l'altitudine di u bloccu), i mutori di vibrazione utilizanu i motori Servo.

4) Sistema di Alimentazione Aggregate. Alimentatore cù guida idraulica; pò aghjustà a scatula di l'alimentatore nantu à un rail d'alta precisione di torque variabile secondu diversi stampi, u diametru di a rota di guida di l'alimentatore Ø 80mm； Raschiatore girevole idraulicu (in trè parti) per una pulizia curretta di a superficia di u muffa; A griglia di distribuzione guidata idraulicamente porta à una distribuzione uniforme di u béton in u muffa; Spazzola di pulizia regolabile in altezza, attaccata à a parete frontale di u cassetto d'alimentazione per a pulizia di i scarpi di testa di tamper...

Dati tecnichi

Tramoggia di materiale di basa	1.200 litri
Scatola di alimentazione di materiale di basa	2.000 litri
Tramoggia di pigmentu	800 L
Alimentatore di pigmenti	2.000 litri
Altezza max.feeding di loader	2.800 mm
Format di forma
Lunghezza massima di furmazione	1240 mm
Larghezza massima di forma (producendu nantu à a tavola di vibrazione)	1.000 mm
Larghezza massima di forma (producendu nantu à a terra)	1.240 mm
Altezza di u pruduttu
Pruduzzione multi-layer
Altezza minima di u produttu (producendu nantu à u pallet)	50 mm
Max. altezza di u pruduttu	250 mm
Altezza massima di impilatura Altezza pallet di un pruduttu di strata)	640 mm
Pruduzzione di livellu bassu nantu à u pallet
Altezza massima di u pruduttu	600 mm
Pruduzzione di livellu bassu nantu à u pianu
Altezza massima di u pruduttu	650 mm
Pruduzzione nantu à u pianu
Max. altezza di u pruduttu	1.000 mm
Altezza minima di u pruduttu	250 mm
Pesu di a macchina
Senza muffa è pigmenti dispusitivu	11.7T
Dispositiu di pigmentu	1.7T
Dimensione di a macchina
Lunghezza tutale (senza dispositivo di pigmentu)	4.400 mm
Lunghezza tutale (cù u dispositivu di pigmentu)	6.380 mm
Max. altezza tutale	3.700 mm
Altezza totale minima (altezza di trasportu)	3.240 mm
Larghezza totale (inclusi u pannellu di cuntrollu)	2.540 mm
Sistema di vibrazione
Max. forza eccitante di a favola di vibrazione	80KN
Min. forza excting di a vibrazione superiore	40KN
Cunsumu d'energia
Basatu nantu à u numeru massimu di tavola vibrante	42 kW

Capacità di pruduzzione

Tipu di bloccu	Dimensioni (mm)	I ritratti	aty/Cycle	U tempu di ciclu	Capacità di pruduzzione (per 8hs)
Bloccu cavu	400*200*200		12	40 anni	8.640 pezzi
Pavé rectangulaire	200 * 100 * 60		54	38s	817 m2
Pavé rectangulaire (sans facemix)	200 * 100 * 60		54	36s	864 m2
UNI Pavers	225 * 112,5 * 60-80		40	38s	757 m2
Curstone	150 * 1000 * 300		4	46s	2.504 pezzi
