Funzioni principali di a tecnulugia
1) Funzionamentu intelligente: Stu equipamentu adopra un sistema interattivu intelligente PLC, chì hè cuntrullatu da una schermu tattile di 15 inch è PLC, per operare in tuttu automaticamente, semi automaticamente o manualmente. L'interfaccia operativa visualizzata amichevule hè dotata di un dispositivu di input è output di dati.

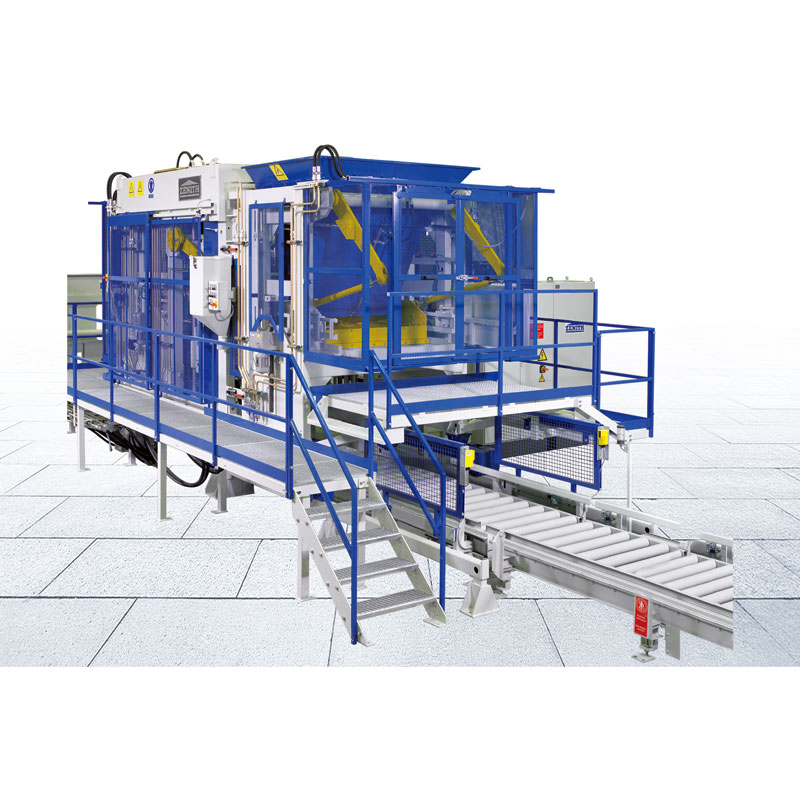

2) Cintura trasportatore rotante di recinzione: Questa macchina Zenith 844SC Paver Block usa una cinta trasportatore rotante, cun un muvimentu precisu, una guida liscia, un rendimentu stabile, un rumore bassu, un tassu di fallimentu bassu, una longa vita di serviziu, etc. A recinzione aghjunta è u cuncettu di sicurezza continuamente migliuratu. furnisce a più grande prutezzione di sicurezza pussibule per l'operatori.
3) Cambiamentu rapidu di muffa: Per mezu di stu sistema, a macchina stabilisce una seria di criteri di coefficienti di muffa. Stu sistema hà funzioni di serratura meccanica rapida, un dispositivu di cambiamentu rapidu di a testa di tamper è l'altezza regulata elettronica di u dispositivu di alimentazione, assicurendu chì diversi muffa ponu esse rimpiazzati à a velocità più veloce.
4) Tavola di vibrazione regolabile: L'altezza di a tavola di vibrazione pò esse aghjustata per risponde à u requisitu di pruduce prudutti diversificati. L'equipaggiu standard pò fabricà prudutti cù una altezza di 50-500 mm. Pudemu ancu pruduce prudutti cù altezza speciale utilizendu stampi speciali in seguitu à e richieste di i clienti.
5) Alimentazione precisa: L'alimentatore hè cumpostu di silo, tavola di guida, vittura d'alimentazione è albero di leva. L'altezza di a tavola di guida anti-torsione pò esse aghjustata è u rail di scorrimentu pò pusà è spustà
precisamente. L'arburettu di a leva è a vittura di alimentazione ambilaterale di l'azionamentu di l'asta sò guidati da a pressione idraulica, è a biela hè regulabile, assicurendu a vittura di alimentazione di muvimentu horizontale.
Dati tecnichi
1)Block specificazioni è altezza di u produttu
Massimu | 500 mm |
Minimu | 50 mm |
Max. altezza di pila di mattoni | 640 mm |
Max.zona di pruduzzione | 1.240 * 10.000 mm |
Dimensioni pallet (standard) | 1.270 * 1.050 * 125 mm |
Volume di a tramoggia di materiale di basa | Circa 2100 litri |
2) Parametri di a macchina
Pesu di a macchina | |
Cù u dispusitivu di pigmenti | Circa 14T |
Cù trasportatore, piattaforma operativa, stazione idraulica, magazzinu di pallet, etc | Circa 9T |
Dimensione di a macchina | |
Lunghezza tutale massima | 6200 mm |
Altezza massima totale | 3000 mm |
Max. larghezza tutale | 2470 mm |
Parametri tecnichi di a macchina / cunsumu d'energia | |
Sistema di vibrazione | 2 parti |
Tavola di vibrazione | Max.80KN |
Vibrazione superiore | Max. 35KN |
Sistema idraulicu: loop compositu | |
Flussu tutale | 83L J min |
Pressione operativa | 18 MPa |
Cunsumu d'energia | |
Max putenza | 50 KW |
Sistema di cuntrollu | SIEMENS S7-300 (CPU315) |
Disposizione di a macchina Zenith 844
Capacità di pruduzzione
Tipu di bloccu | Dimensioni (mm) | I ritratti | Qtà / Ciclu | U tempu di ciclu | Capacità di pruduzzione (per 8hs) |
Pavé rectangulaire | 200 * 100 * 60 | 54 | 28s | 1.092 m2 | |
Pavé rectangulaire (sans facemix) | 200 * 100 * 60 | 54 | 25s | 1.248 m2 | |
UNI Pavers | 225 * 1125 * 60-80 | 40 | 28s | 1.040 m2 | |
Curstone | 150 * 1000 * 300 | 4 | 46s | 2.496 pezzi |
