Funzioni principali di a tecnulugia
1)Control di tecnulugia di cunversione di frequenza

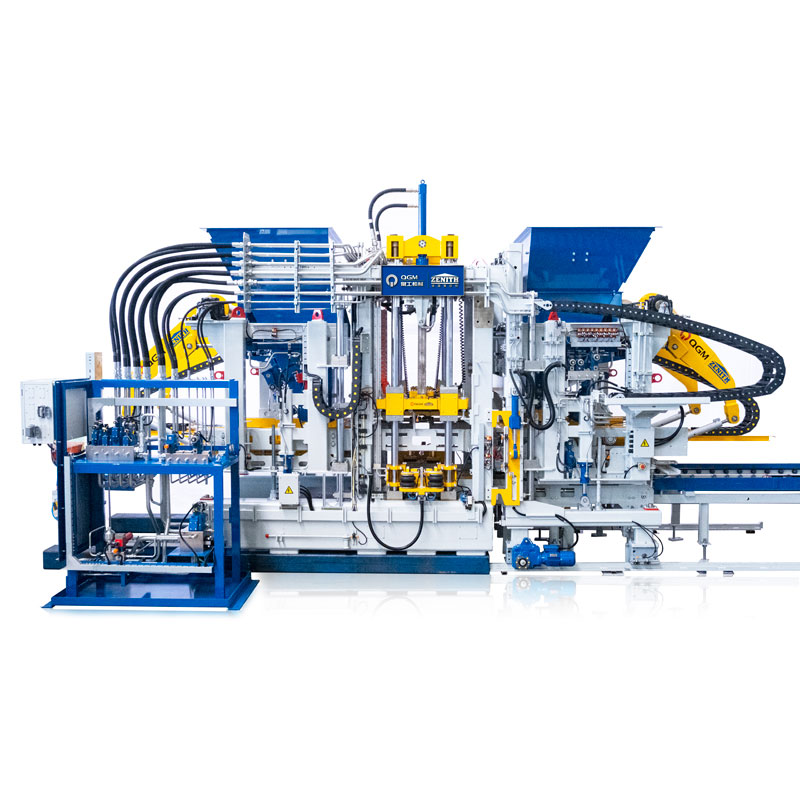

Riduce u currente di partenza di u mutore è u cuntrollu di a funzione di partenza suave, allargà a vita di u mutore. L'oscillatore principale di ZN1000C Concrete Block Machine adopta standby à bassa frequenza è operazione d'alta freccia, chì migliurà a velocità di u funziunamentu è a qualità di u produttu. Riduce i danni di l'accessori meccanichi è di u mutore, allargà a vita di u mutore è meccanicu. U cunvertitore di frequenza risparmia circa 20% -40% di putenza cà u cunvertitore tradiziunale.
2) Germania Sistema di cuntrollu Siemens PLC, touchscreen Siemens, Germania
Funzionamentu faciule, rapportu di fallimentu bassu, ZN1000C Concrete Block Machine chì funziona stabilità è alta affidabilità. Aduprate a tecnulugia internet industriale più avanzata, realizà a risoluzione di i prublemi è u mantenimentu remoti. PLC è touchscreen utilizanu l'Internet PROFINET inseme, convenientu per u diagnosticu di u sistema è l'espansione WEB. Ottene u diagnosticu di u prublema è u sistema di alarme constantemente, convenientu per u mantenimentu di a macchina è a risoluzione di i prublemi. Dati in esecuzione PLC per a preservazione permanente.
3) Sistema di vibrazione
A tavola di vibrazione hè custituita da tavola dinamica è tavola statica. Quandu a vibrazione principia, a tavola dinamica vibra, a tavola statica resta statica. A struttura hè pensata per assicurà l'amplitude di a tavola di vibrazione, per assicurà l'alta qualità di i prudutti di cimentu. Tavola vibrante cù acciaio HARDOX. Modu di vibrazione: utilizendu a vibrazione di a tavola di vibrazione + vibrazione di u muffa superiore; installazione di mutore di vibrazione dispusitivu di smorzamentu di vibrazioni è dispusitivu di rinfrescante d'aria.
4) Sistema di alimentazione
U mutore usa i mutori SEW, chì cuntrolanu dui fusti di mistura. Feeding frame, piastra di fondu è lama di mischjà sò fatti di azzaru HARDOX high-duty, u locu di piastra fondu pò esse adjusted.Feeding sistemu hannu dispusitivu di sigillatura à prevene leakage. A porta di a porta di scaricamentu hè cuntrullata da u mutore SEW.
5) Stazione idraulica
Pompe idrauliche è valvole idrauliche adoptanu marche internaziunali. Tube usa "Flange Connection, installazione còmuda è mantenimentu. Puntu di rilevazione di pressione multi-puntu, rilevazione còmuda. Funzione di alarme di temperatura digitale è bloccu. Cunnessione di u mutore è di a pompa, cunnessione di flange, bona coaxial. Valvula proporzionale dinamica è pompa di putenza constante, regulazione di velocità, regulazione di tensione, risparmiu d'energia.
Dati tecnichi
Max. Zona di furmazione | 1.100 * 820 mm |
Altezza di u pruduttu finitu | 20-300 mm |
Ciclu di mudificazione | 15-25 s |
Forza eccitante | 80KN |
Dimensione pallet | 1.200 * 870 * (12-45) mm |
Forming block number | 390 * 190 * 190 mm (10 blocchi / muffa) |
Tavola di vibrazione | 2 * 7,5 kW |
Vibrazione superiore | 2 * 0,55 KW |
Sistema di cuntrollu elettricu | SIEMENS |
Pesu tutale | 42,25 kW |
Dimensione Machine | 12T |
Capacità di pruduzzione
Tipu di bloccu | Output | ZN1000C Block Macchina di fà |
240 * 115 * 53 mm |
Numero di blocchi formati (bloccu / muffa) | 50 |
metru cubu / ora (m3 / ora) | 13-18 | |
metru cubu / ghjornu (m3 / 8 ore) | 1005-1400 | |
Numero di mattoni (blocchi / m3) | 683 | |
390 * 190 * 190 mm |
Numero di blocchi formati (bloccu / muffa) | 9 |
metru cubu / ora (m3 / ora) | 22,8-30,4 | |
metru cubu / ghjornu (m3 / 8 ore) | 182,5-243,3 | |
Numero di mattoni (blocchi / m3) | 71 | |
400 * 400 * 80 mm |
Numero di blocchi formati (bloccu / muffa) | 3 |
metru cubu / ora (m3 / ora) | 69,1-86,4 | |
metru cubu / ghjornu (m3 / 8 ore) | 553-691.2 | |
Numero di mattoni (blocchi / m3) | 432-540 | |
245 * 185 * 75 mm |
Numero di blocchi formati (bloccu / muffa) | 15 |
metru cubu / ora (m3 / ora) | 97,5-121,5 | |
metru cubu / ghjornu (m3 / 8 ore) | 777.6-972 | |
Numero di mattoni (blocchi / m3) | 2160-2700 | |
250 * 250 * 60 mm |
Numero di blocchi formati (bloccu / muffa) | 8 |
metru cubu / ora (m3 / ora) | 72-90 | |
metru cubu / ghjornu (m3 / 8 ore) | 576-720 | |
Numero di mattoni (blocchi / m3) | 1152-1440 | |
225 * 112,5 * 60 |
Numero di blocchi formati (bloccu / muffa) | 25 |
metru cubu / ora (m3 / ora) | 91,1-113,9 | |
metru cubu / ghjornu (m3 / 8 ore) | 728.9-911.2 | |
Numero di mattoni (blocchi / m3) | 3600-4500 | |
200 * 100 * 60 |
Numero di blocchi formati (bloccu / muffa) | 36 |
metru cubu / ora (m3 / ora) | 103,7-129,6 | |
metru cubu / ghjornu (m3 / 8 ore) | 829.4-1036.8 | |
Numero di mattoni (blocchi / m3) | 5184-6480 | |
200*200*60 |
Numero di blocchi formati (bloccu / muffa) | 4 |
metru cubu / ora (m3 / ora) | 72-90 | |
metru cubu / ghjornu (m3 / 8 ore) | 576-720 | |
Numero di mattoni (blocchi / m3) | 576-720 |
